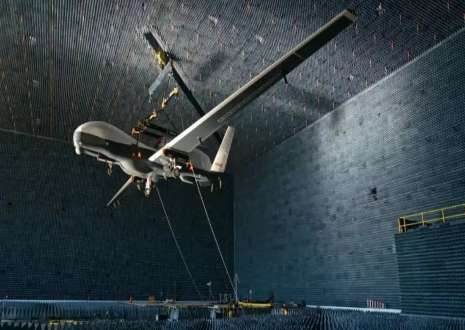

航空微波暗室

參考配置

? 典型屏蔽內尺寸：29m（長）×14m（寬）×10m（高）。

? 屏蔽結構：采用Smart Shield Twin Wall雙層屏蔽結構，從里到外依次為高性能復合錐形吸波材料、防腐多層板、屏蔽鋼板和標準屏蔽模塊，在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊Gasket進行良好的RF屏蔽和電接觸連接。

? 標準屏蔽模塊：尺寸為3m×1m，由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm，鍍鋅層厚度≥20μm，并且厚度均勻。模塊之間采用高強度標號為８以上的螺絲M10進行連接。

? 吸波結構：高性能復合錐形截尖吸波材料EPP（可根據需要另行選擇），地面可鋪設走道板，吸波材料上可以覆蓋白色反光板，用于美化內部環境和增加亮度。

? 屏蔽門：1.2m×2m、1.5m×2、2m×2m，4m*4m等多種尺寸可選擇，也可根據需要進行特殊尺寸設計，類型包括手動，電動，氣動，以及全自動軌道門等可供選擇。

? 波導窗：標準尺寸為600mm×600mm（帶法蘭），截至頻率為140GHz，可根據實際需求另行設計。

? 高架地板：負重為2噸/㎡，高度一般為30cm,與轉臺的負重能力一致。

? 濾波器：用于電源的380V，220V，110V，DC等以及網絡，通信等信號濾波。

? 視頻系統：2套數字彩色監視系統，其中1套固定在墻面，1套地面可移動。

? 火災報警系統：采用高靈敏度空氣采樣分析系統，符合中國公安部防火產品的相關規定。

? 照明系統：采用鹵素照明燈，距地面1m高的照度值達250Lux，可升降

主要性能

? 靜區反射電平：
2.0-8.0GHz：≦-35dB；
8.0-18.0GHz：≦-50dB；

? 靜區內場均勻性：
縱向方向幅值變化：≦±2dB；
橫向方向幅值變化：≦±0.25dB；

? 交叉極化度：＜-25 dB；

? 多路徑損耗：≦±0.25dB；

? 屏蔽效能：滿足標準EN50147-1或者更優
